COMO INSTALAR UM INTERRUPTOR PARALELO (THREE WAY) 1

Os interruptores do tipo three way permitem a instalação de comandos em paralelo para o acionamento da iluminação. Isto é particularmente útil em ambientes amplos, com mais de uma porta de acesso, escadas ou corredores, pois possibilita ligar ou desligar a iluminação a partir de dois pontos distintos.

Embora também possa ser utilizado como um interruptor simples, o interruptor three way se diferencia pela presença de três terminais, que são comutados dois a dois. O borne central é a conexão comum.

Aprendendo instalar interruptor paralelo:

1 – Desligue o disjuntor do circuito de iluminação no quadro de distribuição. Antes de tocar na fiação ou qualquer peça metálica, verifique se a fiação está realmente desligada, testando com um multímetro ou chave teste.

2 – Defina a posição de instalação dos interruptores (em geral, próximo às portas de acesso do cômodo). Se necessário, instale a tubulação e caixas em PVC a partir do ponto de instalação da luminária.

3 – Instale a fiação entre rede, interruptores e luminária conforme o esquema da figura 1 (a fiação de retorno entre os dois interruptores, em cinza, pode ser guiada pelos mesmos eletrodutos que chegam à lâmpada). Utilize fios ou cabos de cobre isolados em PVC com a mesma bitola do ramal de iluminação.

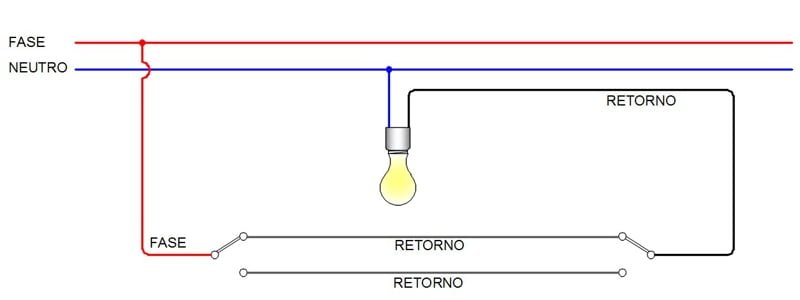

Figura 1: esquema de ligação para interruptor paralelo

4 – Após efetuar as emendas, proteja-as com fita isolante. Fixe depois as peças de acabamento, como os espelhos dos interruptores e a luminária.

5 – Ligue novamente o disjuntor do circuito de iluminação e teste o funcionamento dos interruptores instalados.

O diagrama da figura 2 mostra o funcionamento do interruptor paralelo, repare que qualquer que seja a posição das teclas em ambos interruptores, é possível ligar/desligar a iluminação a partir de qualquer um deles.

Figura 2: diagrama de funcionamento dos interruptores em paralelo

Em ambientes com três ou mais pontos de acesso, corredores longos, ou escadarias para múltiplos pavimentos, é provável que seja necessário mais que dois locais para o acionamento da iluminação.

Nestes casos, pode-se instalar o interruptor four way como interruptor intermediário (figura 3) ou ainda, você pode optar pela utilização de sensores de presença, automatizando o funcionamento da iluminação.

Figura 3: esquema de ligação para 2 interruptores paralelos com um interruptor intermediário: 3 pontos de acionamento

Se você não possui conhecimento básico sobre a eletricidade e riscos a ela associados, não se arrisque em trabalhos de montagem ou reparos das instalações elétricas.

Atenção:

Acidentes com eletricidade podem ter sérias consequências, portanto é recomendado procurar por um profissional de confiança, caso você desconheça ou tenha dúvidas sobre os procedimentos de segurança nesses trabalhos.
